Što znače oznake 8.8, 10.9 i DIN standardi kod metričkih vijaka?

Kod zahtjevnijih građevinskih i strojarskih projekata vijci nisu svi isti; njihova pouzdanost i nosivost izravno ovise o tehničkim specifikacijama koje određuju materijal i obrada.

Svakodnevno se u našem radu susrećemo s pitanjima o pravilnom odabiru spojnih elemenata za stručne ili kućne zadatke. Razumijevanje tehničkih oznaka prvi je korak prema sigurnoj i trajnoj konstrukciji.

“Što točno znači čvrstoćna klasa vijaka 8.8?”

Oznaka 8.8 označava tehnička svojstva čelika. Prva brojka (8) pomnožena sa 100 daje vlačnu čvrstoću (800 N/mm²). Umnožak prve i druge brojke puta 10 (8 × 8 × 10) određuje granicu tečenja (640 N/mm²), pri kojoj se materijal trajno deformira.

Što određuje pouzdanost i nosivost metričkih vijaka

Strojni elementi moraju podnositi iznimna opterećenja, zbog čega je njihova izvedba strogo standardizirana. Nosivost ne ovisi samo o promjeru, već prije svega o strukturi materijala i načinu proizvodnje.

U praksi to znači da vizualno identičan spojni element ne mora imati jednaku nosivost ako na njegovoj glavi ne postoji odgovarajuća tehnička oznaka.

Osnove metričkog navoja i strojnih vijaka

Metrički navoj danas je najčešće korišten sustav navoja u Europi i svijetu. Prepoznaje se po slovu M i pripadajućem broju koji označava vanjski promjer u milimetrima.

Strojni vijci s metričkim navojem namijenjeni su uporabi s prethodno urezanim navojima u metalu ili odgovarajućim maticama. Kut profila metričkog navoja iznosi 60 stupnjeva, što osigurava optimalnu raspodjelu sila tijekom zatezanja.

Ova standardizacija omogućuje jednostavnu i pouzdanu zamjenu dijelova, neovisno o proizvođaču.

Zašto je ispravna čvrstoćna klasa vijaka ključna za sigurnost

Čvrstoćna klasa vijaka najvažniji je podatak kada je riječ o sigurnosti i stabilnosti nosivih elemenata. Ona nam govori koliku opterećenost materijal može podnijeti prije nego što se istegne ili pukne.

Ako pri izgradnji čelične nadstrešnice upotrijebimo element niske čvrstoće, on može popustiti pri prvom jačem naletu vjetra ili opterećenju snijegom. Zato inženjeri pri projektiranju uvijek točno određuju potrebnu klasu.

Kod nas u tvrtki uvijek naglašavamo da štednja na kvaliteti spojnih elemenata vodi do skupih i opasnih popravaka konstrukcija.

Upozorenje: opasnost od rušenja pri korištenju neodgovarajuće nosivosti

Upozorenje: uporaba pogrešne čvrstoćne klase u nosivoj konstrukciji (npr. 4.6 umjesto 10.9) može dovesti do deformacije ili urušavanja cijelog elementa.

Materijal oznake 4.6 ima više nego upola manju granicu tečenja i vlačnu čvrstoću od elementa oznake 10.9. Posmične sile jednostavno mogu presjeći slabiji materijal.

Uvijek se strogo pridržavajte tehničkih nacrta i nikada ne zamjenjujte visokovlačne elemente slabijim alternativama iz lokalne željezarije.

Kako čitati oznake 8.8 i 10.9 na glavama spojnih elemenata

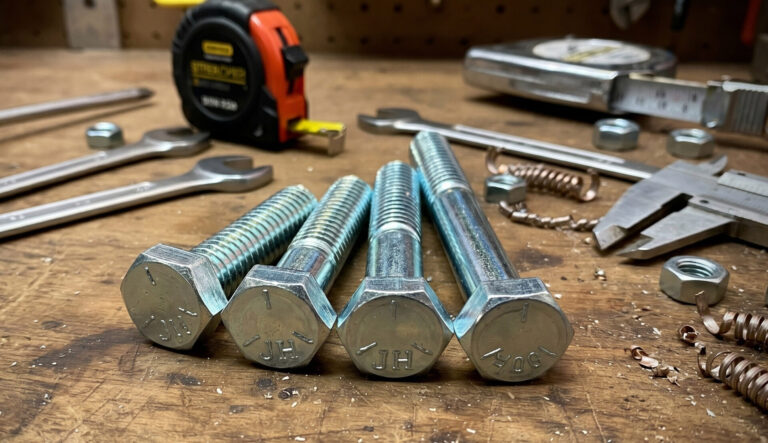

Oznake na glavi vijaka predstavljaju ključne tehničke podatke o nosivosti elementa.

Na glavi svakog kvalitetnog metričkog elementa pronaći ćete utisnute brojeve koji nisu serijski brojevi, već točni tehnički podaci. Najčešće se susrećemo s oznakama 8.8 i 10.9.

Ti brojevi su međunarodni jezik inženjera i montera. Pogledajmo kako ih brzo i pravilno dešifrirati.

Značenje prve brojke i određivanje vlačne čvrstoće

Prva brojka u oznaci pokazuje kolika je minimalna vlačna čvrstoća materijala. Ta vrijednost otkriva silu pri kojoj će se materijal trajno prekinuti.

Matematika je jednostavna: prva brojka uvijek se množi sa 100. Kod oznake 8.8 prva brojka je 8, što znači da je vlačna čvrstoća 800 N/mm² (Newtona po kvadratnom milimetru).

Ako se želite dublje upoznati s materijalima, preporučuje se čitanje detaljnijeg objašnjenja čvrstoćnih razreda i svojstava legura. Znanje o tome kada će materijal popustiti temelj je sigurnog inženjerstva.

Matematički izračun granice razvlačenja pomoću druge brojke

Druga brojka iza točke pomaže nam izračunati granicu razvlačenja. To je točka u kojoj se čelik trajno deformira i nakon uklanjanja opterećenja više se ne vraća u prvobitni oblik.

Za izračun granice razvlačenja koristi se formula: prva brojka × druga brojka × 10. Kod popularne oznake 8.8 to znači: 8 × 8 × 10 = 640 N/mm².

Ako uzmemo još jači razred 10.9, izračun je sljedeći: 10 × 9 × 10 = 900 N/mm². Vidimo da varijanta 10.9 podnosi znatno veća opterećenja prije trajne deformacije.

Fizičke razlike između standardnog i visokovlačnog čelika

Fizička svojstva čelika mijenjaju se ovisno o udjelu ugljika i toplinskoj obradi. Razred 4.6 spada u mekše čelike koji su pogodni za nezahtjevne primjene i lako se oblikuju.

Razred 8.8 predstavlja zlatni standard za većinu industrijskih i građevinskih primjena jer je poboljšan i kaljen. Nudi izvrsan omjer čvrstoće i žilavosti.

Visokovlačni razredi, poput 10.9 i 12.9, sadrže posebne legure i prolaze zahtjevne procese kaljenja. Koriste se u automobilskoj industriji i kod teških građevinskih strojeva.

Što u praksi znače tehnički DIN i ISO standardi

Standardizacija je omogućila da matica kupljena u Sloveniji savršeno odgovara navoju proizvedenom u Njemačkoj. DIN i ISO su najčešće kratice s kojima ćete se susresti.

Ti standardi definiraju sve — od koraka navoja do debljine glave i tolerancija u proizvodnji.

Razumijevanje standarda DIN 933 u svakodnevnoj montaži

Razlika između punog i djelomičnog navoja ključna je pri pravilnom spajanju dvaju odvojenih elemenata.

DIN 933 je vjerojatno najpoznatiji standard u svijetu spojne tehnike. Označava strojni element sa šesterokutnom glavom i punim navojem koji se proteže sve do glave.

Njegov “brat”, DIN 931, također ima šesterokutnu glavu, ali ima samo djelomični navoj, dok je dio stabla gladak. Ta razlika je ključna pri spajanju dvaju elemenata, gdje glatki dio stabla preuzima posmična (strižna) opterećenja.

Kod nas preporučujemo da za učvršćivanje u prethodno urezane navoje koristite puni navoj (DIN 933), a za prolazne spojeve s maticom one s djelomičnim navojem (DIN 931).

Prijelaz s klasičnih DIN na suvremene ISO sustave označavanja

Svjetska industrija već se godinama usmjerava prema jedinstvenim međunarodnim standardima ISO, koji postupno zamjenjuju starije njemačke DIN standarde. Taj prijelaz pojednostavljuje globalnu trgovinu i inženjering.

Na primjer, popularni DIN 933 danas je tehnički označen kao ISO 4017. Unatoč promjeni naziva, osnovne dimenzije uglavnom ostaju iste, ali može doći do manjih razlika u visini glave ili veličini ključa.

Za točno razumijevanje promjena i tehničkih usporedbi često se koriste službeni podaci (Izvor: Njemački institut za normizaciju DIN).

Utjecaj oblika glave pri odabiru imbus i upuštenih profila

Odabir odgovarajućeg oblika glave nije samo estetska, već strogo funkcionalna odluka. Šesterokutne glave omogućuju prijenos velikih zakretnog momenta pomoću vanjskog ključa, dok unutarnji šesterokut (imbus) zahtijeva poseban imbus ključ.

Kada smo ograničeni prostorom i trebamo ravnu površinu spoja, često se bira imbus vijak ili vijak s upuštenom glavom. Imbus pogon (unutarnji šesterokut) omogućuje snažno zatezanje bez proklizavanja alata.

Kod upuštenih glava potrebno je paziti da je kut upuštanja u materijalu točno prilagođen kutu glave (najčešće 90 stupnjeva kod metričkih standarda).

Kako odabrati odgovarajuću čvrstoćnu klasu vijaka za vaš projekt

Pravilan odabir čvrstoćne klase proces je koji zahtijeva poznavanje sila u vašoj konstrukciji. Prejaki element nije uvijek bolji, jer može uzrokovati oštećenja na mekšem osnovnom materijalu.

Pripremili smo smjernice koje će vam olakšati ovu tehničku odluku.

Usporedba tehničkih zahtjeva za popularne dimenzije M6 i M8

Prijelaz s dimenzije M6 na M8 znatno povećava zahtijevani zatezni moment i nosivost.

Dimenzije M6 i M8 spadaju među najuniverzalnije spojne elemente u kućnim radionicama i lakoj industriji. Unatoč prividno maloj razlici u promjeru, njihova nosivost se znatno razlikuje.

Pri prijelazu s dimenzije M6 na M8 nosivost se ne povećava linearno, nego kvadratno u odnosu na presjek. Zato je izračun odgovarajućih dimenzija uvijek zadatak koji zahtijeva precizno određivanje.

Kada je dovoljan osnovni materijal, a kada trebate jače legure

Za spajanje lakih drvenih konstrukcija, aluminijskih profila ili plastičnih kućišta potpuno su dovoljni razredi 4.8 ili 5.8. Korištenje jačih razreda u tim slučajevima predstavlja samo nepotreban trošak.

Ako pak pričvršćujete vučnu kuku, nosač motora ili komponente na poljoprivrednim strojevima, razred 8.8 je apsolutni minimum. Kod kritičnih primjena s jakim vibracijama uvijek se preporučuje razred 10.9.

Načelo kojim se vodimo je ekonomičnost: pravo sredstvo i pravi materijal za specifičan zadatak, bez nepotrebnog pretjerivanja ili opasnih prečaca.

Dosljedna provjera specifikacija kod zahtjevnijih strojobravarskih poslova

Prije početka svake zahtjevnije montaže nužno je provjeriti imate li pripremljene odgovarajuće elemente. Glave vijaka uvijek očistite i provjerite utisnute oznake.

Obratite pažnju i na usklađenost materijala. Ako koristite element razreda 10.9, i pripadajuća matica mora biti označena istim razredom. U suprotnom, matica može popustiti pri zatezanju i oštetiti navoj.

U praksi se često javljaju pogreške gdje monteri miješaju različite razrede, što drastično smanjuje nosivost konstrukcije.

Pouzdana nosivost konstrukcije zahtijeva cjelovit pristup montaži

Ispravan čvrstoćni razred vijaka samo je prvi dio jednadžbe. Drugi dio je pravilna izvedba montaže i zaštita elemenata od vanjskih utjecaja.

Čak i najkvalitetniji kaljeni čelik popustit će ako je izložen jakim korozijskim utjecajima bez odgovarajuće zaštite ili ako nije pravilno zategnut.
