Pri profesionalnoj gradnji i montaži teških konstrukcijskih elemenata nema mjesta za kompromise i improvizaciju. Kada pričvršćujete čelične profile, masivne nadstrešnice ili nosive stupove, svaki spoj mora biti sto posto pouzdan i statički stabilan.

Kada se odlučujete za kupnju sidrenih vijaka za beton, često se pojavljuje dilema jesu li oni dovoljni za vaš projekt ili je potrebno upotrijebiti napredniju kemijsku masu. Odabir neodgovarajućeg elementa za pričvršćivanje može dovesti do teških konstrukcijskih oštećenja ili čak urušavanja cijelog sustava.

U stručnim krugovima primarna ključna pretraga betonski vijci vs kemijska sidra vrijedi za jednu od najčešćih tehničkih rasprava. U ovom vodiču stručno objašnjavamo razlike, nosivosti i primjere optimalne upotrebe za svaki pojedini sustav pričvršćivanja.

“Što je jače i kada odabrati betonske vijke ili kemijska sidra?”

Nosivost obaju sustava uz pravilnu ugradnju i odgovarajuće dimenzije iznimno je visoka, a često premašuje čvrstoću same podloge. Betonski vijci brži su i jeftiniji izbor za većinu standardnih opterećenja u punom betonu. Kemijska sidra, s druge strane, ostaju jedino sigurno rješenje za ekstremna dinamička opterećenja, porozne materijale i šuplju opeku.

Osnovna razlika između klasičnih tipli i profesionalnog sidrenja

Pri našem radu na terenu često primjećujemo da se nazivlje između različitih načina pričvršćivanja neispravno miješa. Za razumijevanje vrhunskih sustava pričvršćivanja moramo najprije poznavati fizikalne osnove na kojima se temelje.

Građevinska industrija nudi širok spektar rješenja, no ona se drastično razlikuju po prijenosu sila u samu podlogu. Prijelaz s kućnih popravaka na profesionalne montaže zahtijeva potpuno drukčiji pristup.

Ograničenja plastičnih zidnih tipli kod većih opterećenja

Klasične plastične tiple djeluju isključivo na principu trenja. Kada u njih uvijemo vijak, plastika se širi i pritišće uz stijenke provrta u zidu.

Ovaj sustav stvara relativno veliku i nekontroliranu silu razporanja unutar materijala. Za lakše elemente, kao što su slike ili police, to je potpuno prihvatljivo i ekonomično.

Kod opterećenja iznad nekoliko desetaka kilograma ili kod vlačnih opterećenja plastika brzo gubi svoja mehanička svojstva. Također, takve tiple nisu prikladne za dinamičko opterećenje ili visoke oscilacije temperature.

Mehaničko pričvršćivanje urezivanjem navoja u beton

Suvremeni betonski vijci predstavljaju tehnološki skok u mehaničkom pričvršćivanju. Umjesto širenja tiple, ovi vijci upotrebljavaju iznimno tvrd i posebno oblikovan navoj.

Tijekom samog uvijanja taj se navoj doslovno urezuje izravno u stijenke provrta u betonu. Time se stvara mehanički spoj, odnosno oblik zaključavanja između čelika i betona.

Zbog tog jedinstvenog principa sila se raspoređuje po cijeloj duljini navoja. To omogućuje visoke nosivosti bez nepotrebnog opterećivanja okoline pritiscima.

Pričvršćivanje lijepljenjem odnosno stvaranjem kemijske veze

Kemijsko sidrenje djeluje na potpuno drukčijem fizikalnom i kemijskom principu nego mehanički elementi za pričvršćivanje. Pri tom postupku ne stvaramo nikakvo trenje ili izravno mehaničko urezivanje.

U provrt ubrizgavamo specijalnu dvokomponentnu smolu u koju zatim umećemo navojnu šipku. Smola potpuno ispunjava sve mikroskopske pore i pukotine u stijenci materijala.

Kemijsko sidrenje stvara snažnu vezu s materijalom i idealno je za ekstremna opterećenja.

Kada se masa stvrdne, spoj postaje jači od samog osnovnog materijala. Šipka postaje doslovno srasla s podlogom, što omogućuje prijenos ekstremnih statičkih i dinamičkih sila.

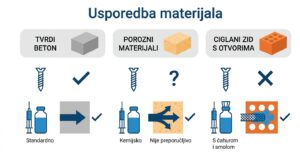

Usporedba mehanizama djelovanja u različitim građevinskim materijalima

Odabir između opisanih mehanizama snažno ovisi o strukturi zida ili poda. Svaki se materijal, naime, drukčije odaziva na unutarnja naprezanja.

Kod punog materijala možemo birati između svih sustava. Međutim, moramo strogo uzeti u obzir razrede čvrstoće betona i eventualnu prisutnost pukotina u vlačnim zonama.

Različiti građevinski materijali zahtijevaju specifičan pristup sidrenju i odabir odgovarajuće tehnologije.

Kod šupljih i poroznih materijala, kao što su šuplji blokovi i plinobeton, klasična mehanika često zakazuje. U takvim je slučajevima kemijsko sidrenje uz upotrebu mrežaste čahure jedino tehnički besprijekorno rješenje.

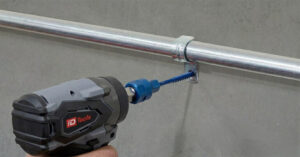

Kako djeluju betonski vijci i kada ih upotrijebiti

Svjesni smo da je pri suvremenim montažama vrijeme jedna od najdragocjenijih stavki. Betonski vijci razvijeni su upravo s misijom ubrzanja građevinskih i montažnih procesa.

Njihova upotreba strmoglavo raste jer nude elegantnu kombinaciju visoke nosivosti i iznimno brze ugradnje. Pogledajmo ključne prednosti ove napredne tehnologije.

Prednosti brze montaže te trenutačnog opterećenja elementa

Najveća prednost turbo vijaka jest njihova brzina ugradnje na terenu. Postupak se sastoji od samo tri koraka: bušenja, brzog ispuhivanja i uvijanja strojnim udarnim odvijačem.

Čim je vijak uvijen odgovarajućim momentom, na njega možemo objesiti cijelu predviđenu težinu. Nije potrebno čekati da se išta osuši ili stvrdne, što štedi ogromno vrijeme cijeloj ekipi.

Pri montaži velikih serija, na primjer pri pričvršćivanju kilometara ograda ili industrijskih regala, ova brzina znači izravnu financijsku uštedu.

Odsutnost sile razporanja i sigurna montaža tik uz rub

Kao što smo spomenuli, betonski vijak ne razpora materijal. Ta značajka donosi ključnu sigurnosnu prednost pri projektiranju tlocrta.

Budući da nema sile razporanja, opasnost od odlamanja ruba betona drastično opada. To nam omogućuje montažu izuzetno blizu ruba betonske ploče, na primjer kod balkonskih ograda.

Također, pojedinačne vijke možemo montirati vrlo blizu jedan drugome, a da se njihove zone utjecaja ne preklapaju negativno niti oštećuju beton.

Jednostavna mogućnost demontaže vijčanog spoja po potrebi

U industrijskom okruženju ili kod privremenih konstrukcija često se javlja potreba za premještanjem elemenata. Betonski vijak jednostavno odvijemo i uklonimo iz rupe.

Obično su ti vijci dizajnirani za višekratnu upotrebu, ali naravno pri tome treba uzeti u obzir specifikacije proizvođača s mjernim čahurama za provjeru istrošenosti navoja.

Kod kemijskih sidara demontaža je praktički nemoguća. Navojnu šipku potrebno je odrezati kutnom brusilicom, a dio u zidu ostaje tamo zauvijek.

Optimalni uvjeti podloge za upotrebu suvremenih turbo vijaka

Za postizanje maksimalne nosivosti betonski vijak treba kompaktnu i tvrdu podlogu. Idealan je puni beton, najčešće razreda čvrstoće C20/25 ili više.

Također se izvrsno pokazuju u punoj cigli ili prirodnom kompaktnom kamenu. U tim se materijalima njihov navoj pouzdano urezuje u stijenke.

U poroznim ili vrlo starim i krhkim betonima urezivanje može uzrokovati lokalno drobljenje. U takvim situacijama navoj ne dobiva dovoljan prihvat i spoj može proklizati.

Kako djeluju kemijska sidra i gdje uistinu briljiraju

Kada se susretnemo s najzahtjevnijim izazovima na gradilištu, često se okrećemo specijaliziranoj industrijskoj kemiji. Ovaj je pristup kompleksniji, ali jamči rješenja tamo gdje zakazuje svaka mehanika.

Upotreba dvokomponentnih smola zahtijeva više tehničkog znanja i preciznosti. Cjelovit pregled mehanizama djelovanja nudi (Izvor: kemijsko sidrenje Sika).

Pouzdano rješenje za porozne materijale i šuplju opeku

Najveći adut kemijskih sidara jest njihova apsolutna prevlast pri radu sa šupljim blokovima i drugim šupljim građevinskim elementima. U tim materijalima nemamo masivnu stijenku u koju bismo mogli urezati navoj.

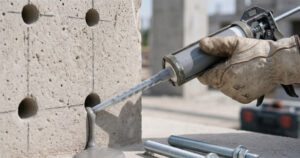

Pri kemijskom sidrenju u rupu najprije umećemo plastičnu mrežastu čahuru. Kada u nju utisnemo smolu i utisnemo šipku, masa se kroz mrežicu istiskuje u prazne prostore šupljeg bloka.

Tako nastaje oblik masivnog čepa koji se zaključava uz stijenke komora unutar opeke. Nosivost je tako ograničena jedino čvrstoćom same opeke, a nikada zatajenjem sidra.

Upotreba dvokomponentne smole za ekstremne vremenske uvjete

Profesionalne injekcijske mase, posebno one na bazi vinilestra ili epoksida, iznimno su otporne na vanjske čimbenike. Nude vrhunsku zaštitu od prodora vlage i vode.

Ta činjenica svrstava kemijska sidra među prvoklasna rješenja za podvodne radove ili sidrenja u područjima s jakom stalnom vlagom. Smola, naime, potpuno zabrtvljuje provrt.

Time ne samo da osiguravamo nosivost, već i štitimo samu čeličnu armaturu u betonu od eventualne korozije koju bi mogla uzrokovati kišnica.

Utjecaj dinamičkog i statičkog opterećenja na nosivost spoja

Svi elementi za pričvršćivanje moraju izdržati težinu konstrukcije (statičko opterećenje). Problem nastaje kada se pojave vibracije i pomaci.

Za objekte s jakim dinamičkim opterećenjem, kao što su mostne dizalice, industrijski strojevi ili stupovi žičara, propisane su visoke sigurnosne norme. Vibracije s vremenom mogu razlabaviti mehaničke vijke.

Kemijska masa stvara elastičan, ali iznimno čvrst prijelaz između čelika i betona, koji učinkovito prigušuje i prenosi te cikluse opterećenja bez zamora spoja.

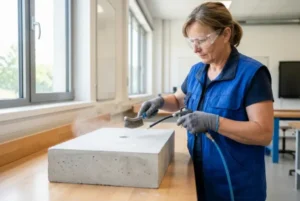

Nužnost temeljitog čišćenja provrta prije samog punjenja

Svaka tehnologija ima svoju slabu točku, a kod kemije je to prisutnost prašine. Smole, naime, ne lijepe beton, već se primaju za prvi sloj s kojim dođu u kontakt.

Ako u rupi ostane fina građevinska prašina, masa će se zalijepiti za prašinu, a spoj će pri vlačnoj sili jednostavno proklizati iz zida. To je najčešći i najopasniji uzrok urušavanja.

Temeljito čišćenje provrta apsolutno je nužno za osiguravanje nosivosti kemijskog sidra.

Zato je važno pridržavati se stručnih uputa za (Izvor: Sika AnchorFix – pravilna priprema rupe). Postupak uvijek mora sadržavati strojno četkanje i ispuhivanje snažnom zračnom crpkom ili kompresorom.

Nosivost i ključni tehnički podaci elemenata za pričvršćivanje

Naši se kupci često pitaju o konkretnim brojkama. Upisuju pitanja kao što su samorezni vijci za beton nosivost i tehnički podaci, jer žele precizne izračune za svoje projekte.

Važno je razumjeti da nosivost nije samo fiksna brojka zapisana na kutiji proizvoda. Ona je rezultat kompleksne interakcije između vrste sidra, dubine i same podloge.

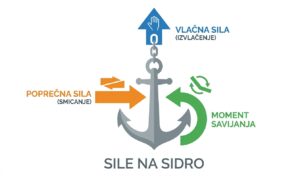

Čimbenici koji utječu na maksimalnu nosivost odabranog sidra

Pri dimenzioniranju spojeva projektanti moraju uzeti u obzir tri osnovne smjerove djelovanja sila. To su vlačna sila (izvlačenje), poprečna sila (smicanje) i moment savijanja.

Na sva tri čimbenika najviše utječe promjer odabranog vijka ili navojne šipke. Veći promjer jezgre znači veću smičnu nosivost čelika.

Pri dimenzioniranju spojeva potrebno je uzeti u obzir sve tri osnovne smjerove djelovanja sila na element za pričvršćivanje. Drugi ključni čimbenik jest razmak između pojedinih sidrenih točaka. Ako su pričvrsni elementi preblizu jedni drugima, njihova se nosivost ne zbraja stopostotno, već je smanjena zbog preklapanja zona utjecaja.

Značenje pravilne dubine sidrenja i čvrstoće betona pri izračunima

Svaki odobreni element za pričvršćivanje ima u tehničkom listu definiranu efektivnu dubinu sidrenja ( $h_{ef}$ ). Taj parametar određuje koliko duboko u strukturno nosivi dio betona mora sezati pričvrsni element. Povećavanjem dubine sidrenja eksponencijalno se povećava i vlačna nosivost (izvlačenje). Međutim, taj je rast moguć samo do točke kada premašuje vlačnu čvrstoću samog čeličnog vijka. Sve referentne tabele za visoka opterećenja obično pretpostavljaju beton razreda minimalno C20/25. Kod slabijih betona nužno je primjereno smanjiti dopuštena opterećenja s obzirom na korekcijske faktore proizvođača.

Prisutnost ETA certifikata za ispucali i neispucali beton

Pri odabiru elemenata za odgovorne montaže strogo preporučujemo upotrebu proizvoda s ETA certifikatom (Europska tehnička ocjena). To je jedino mjerilo koje jamči testiranu pouzdanost. Unutar tog certifikata razlikuju se odobrenja za ispucali i neispucali beton. Vlačna zona betona (npr. donji dio balkona) uvijek se tretira kao ispucala. Vrhunski betonski vijci i napredna kemijska sidra imaju certificiranu visoku nosivost čak i u ispucalom betonu. To ih stavlja uz bok najjačim čeličnim ekspanzijskim sidrima.

Sposobnost sigurnog podnošenja višetonskih opterećenja u praksi

Iako konkretne vrijednosti uvijek provjeravamo u tablicama određenog proizvođača, možemo vam dati opću orijentaciju za bolju predodžbu. Snažan betonski vijak promjera 12 mm uz primjerenu dubinu i kvalitetan beton bez problema podnosi vlačna opterećenja od više tona na samo jedno sidrište. Kemijska sidra s čeličnom šipkom čvrstoće 8.8 i većim promjerima (npr. M16 ili M20) upotrebljavaju se za ekstremna opterećenja, gdje vučne i smične sile dostižu nekoliko desetaka tona.

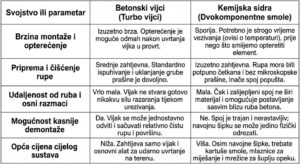

Betonski vijci vs. kemijska sidra: brza usporedna tablica

Za brzu i učinkovitu pomoć pri projektiranju pripremili smo vam preglednu usporedbu. Tablica prikazuje ključne razlike koje odlučuju o odabiru sustava na gradilištu.

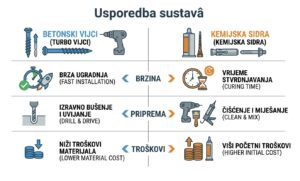

Brza usporedba ključnih svojstava i razlika između betonskih vijaka i kemijskih sidara.

Svjesni smo da je pravovaljana i brza informacija ključ do pravovremenog završetka radova. U nastavku analiziramo pojedine parametre i njihove implikacije u praksi.

Precizna usporedba brzine montaže i vremena sušenja

Kao što jasno prikazuje naša tablica, vrijeme montaže najveća je razlika između dvaju sustava. S vijcima ekipa u jednom danu može montirati nekoliko puta više točaka.

Kod kemije instalater mora pričekati da smola umreži. Pri niskim temperaturama to može potrajati nekoliko sati, što potpuno zaustavlja daljnji napredak radova na tom određenom elementu.

Zahtjevnost pripreme rupe i pravilno uklanjanje prašine

Ako se odlučite za mehaničko uvrtanje, tolerancija na pogreške nešto je viša. Blagi ostaci prašine na dnu neće presudno utjecati na mehaničko urezivanje navoja u čvrsti zid.

Suprotno tomu, pri uporabi injekcijskih masa površnost košta sigurnosti. Četkanje čeličnom četkom odgovarajućih dimenzija neizostavan je korak koji mnogi hobi majstori nažalost ignoriraju.

Dopuštena udaljenost od ruba i preporučeni razmak između sidara

S gledišta prostornih ograničenja ova su dva sustava izuzetno slična. Oba poništavaju ili drastično smanjuju unutarnje ekspanzijske sile.

To znači da i turbo vijke i sidrene šipke možete montirati blizu ruba ploče. U praksi to omogućuje ugradnju elegantnih staklenih ograda izravno na sam završetak balkona.

Troškovna učinkovitost i opća usporedba cijena materijala

Pri kalkulaciji projekta betonski su vijci obično neusporedivo jeftinije rješenje. Potrebno je kupiti samo vijke i imati standardno svrdlo.

Kemijsko pričvršćivanje povlači za sobom hrpu obveznih i potrošnih dodataka. Također, za svaku izmjenu rupe potrebno je potrošiti novu miješalicu na kartuši, jer se masa u njoj stvrdne unutar nekoliko minuta.

Najčešće pogreške pri montaži teških konstrukcijskih elemenata

Kroz dugogodišnje iskustvo u industriji utvrđujemo da do nesreća i oštećenja rijetko dolazi zbog tvorničke pogreške samog materijala. Glavni krivac za otkazivanje nosivosti gotovo je uvijek ljudski faktor tijekom same ugradnje.

Neprimerna montaža poništava i najskuplji i certificirani element za pričvršćivanje. Poznavanje ovih čestih pogrešaka može vam uštedjeti ogromnu količinu vremena, novca i osigurati sigurnost vaših objekata.

Nepoštivanje stvarne nosivosti podloge prije početka radova

Vrlo često projektanti predviđaju visoke nosivosti sidra, pritom zanemarujući stanje stvarnog objekta. Izuzetno snažan betonski vijak u krhkom zidu starom sto godina neće izdržati propisanu težinu.

Sila će jednostavno iščupati cijeli komad starog zida. Uvijek je potrebno obaviti prethodni pregled na lokaciji i prilagoditi metodu pričvršćivanja stvarnoj kvaliteti opeke odnosno betona.

Za nepoznane i problematične stare zidove stručnjaci gotovo uvijek savjetuju upotrebu duljih navojnih šipki i visokokvalitetnih dvokomponentnih smola.

Površno uklanjanje prašine pri kemijskom pričvršćivanju

Kao što smo već detaljno objasnili, prašina je prirodni neprijatelj svakog kemijskog spoja. Unatoč uputama, montažeri na terenu u žurbi rupu uglavnom samo jednom brzo ispušu.

Stručno pravilo zahtijeva slijed: ispuhivanje, temeljito mehansko četkanje stijenke provrta i ponovno snažno ispuhivanje. Tek je tada mikroskopska struktura stijenke otvorena za uspješnu polimerizaciju.

Kod određenih sustava danas je moguće koristiti specijalna svrdla koja imaju priključak za usisavač i automatski uklanjaju prašinu već tijekom samog procesa bušenja.

Pretjerano i nepravilno zatezanje samoreznih vijaka u beton

Pri montaži čeličnih sidara ili betonskih vijaka brzo se događa da radnici koriste prejak udarni odvijač i pritom nemaju kontrolu nad momentom zatezanja.

Ako vijak zategnete s prevelikom silom (over-torque), možete oštetiti urezani navoj u betonu. Beton se lokalno zdrobi, vijak se zavrti u prazno i izgubi gotovo svu nosivost.

Preporučujemo vam upotrebu propisanih momenata zatezanja s kalibriranim moment ključem ili upotrebu tangencijalnih odvijača s prilagodljivom kontrolom snage.

Nepoštivanje propisanih vanjskih temperatura za sušenje smole

Kemija djeluje optimalno samo u određenim temperaturnim rasponima. Epoksidne i vinilesterske smole trebaju toplinu za brzo pokretanje kemijske reakcije stvrdnjavanja.

Ako se montaža izvodi zimi, pri temperaturama ispod ledišta, vrijeme sušenja može se produljiti s nekoliko desetaka minuta na cijeli dan ili čak i dulje. U najgorem se slučaju masa uopće ne stvrdne u potpunosti.

Poštivanje propisanih vanjskih temperatura ključno je za pravilno stvrdnjavanje kemijske smole.

Za zimske uvjete uvijek odaberite tome prilagođene zimske varijante smola koje sadrže pospješivače reakcije za djelovanje pri niskim temperaturama zraka i podloge.

Zaključak: što odabrati za vaš specifičan montažni projekt

Odluka u borbi betonski vijci vs. kemijska sidra na kraju nije pitanje koji je proizvod apsolutno bolji, već koji je primjereniji za vašu specifičnu situaciju. Svaka je tehnologija razvijena za rješavanje određenog tehnološkog izazova na terenu. Važno je uzeti u obzir ekonomičnost, brzinu i tehnička ograničenja koja donosi građevinska podloga.

Kada su klasična mehanička sidra brži i povoljniji odabir

Statistika iz industrije pokazuje da su betonski vijci idealno rješenje za gotovo 90 posto svih standardnih montaža u čistom i kvalitetnom punom betonu.

Kada želite optimizirati vrijeme montaže i smanjiti troškove satnica izvođača.
Kada su opterećenja visoka, a podloga je provjereno kompaktna i nosiva (C20/25 i više).
Ako planirate privremene instalacije, odnosno povremeno premještanje strojeva i regala.

U kojim je slučajevima kemija jedino sigurno stručno rješenje

Za preostalih, kritičnih 10 posto, stručnjaci dosljedno preporučujemo upotrebu specijalnih masivnih elemenata za pričvršćivanje injekcijskom metodom.

Kod svih vrsta šuplje opeke, Ytong blokova i slabijih poroznih podloga.
Kada rješavate stare, trošne i povijesno zaštićene objekte s nedefiniranom čvrstoćom kamena.
Pri sidrenju novih armaturnih šipki u već postojeći beton te kod podvodnih i visoko vlažnih instalacija.

Konačna odluka ovisno o vrsti podloge i statičkim zahtjevima

Uvijek preporučujemo da vašu odluku potvrdi projektant građevinskih konstrukcija ili statičar, posebno kada je riječ o nosivim stupovima i elementima koji utječu na sigurnost ljudi. Ukratko: za tvrdi beton upotrijebite mehaničke vijke i uštedite vrijeme. Za sve što sadrži praznine, stare žbuke ili zahtijeva visoku otpornost na vibracije, investirajte u dobru kemiju i precizno čišćenje.

Kupnja odgovarajuće opreme za pričvršćivanje za siguran i trajan spoj

Pouzdana izvedba zahtijeva opremu bez kompromisa i materijal provjerene kvalitete. Nemojte riskirati s neprovjerenim proizvođačima bez ETA certifikacije. Ako ste utvrdili da je mehaničko pričvršćivanje pravo rješenje za vas, provjerite našu ponudu profesionalnih vijaka za beton i osigurajte si vrhunsku nosivost već danas.

Često postavljana pitanja i odgovori

Mogu li kemijsko sidro upotrijebiti u mokroj rupi?

Da, ali to ovisi o vrsti smole. Većina standardnih poliesterskih smola nije prikladna za vlažne uvjete. Za mokre i vodom ispunjene provrte nužno je upotrijebiti vrhunske epoksidne ili specifične vinilesterske mase koje su za to posebno certificirane.

Kakvo mi je svrdlo potrebno za montažu turbo vijaka?

Za ugradnju betonskih vijaka uvijek trebate standardno i oštro svrdlo za beton (SDS Plus ili SDS Max). Važno je da promjer svrdla potpuno odgovara promjeru navedenom u tehničkom listu vijka, jer to omogućuje pravilno urezivanje navoja u strukturu.

Smijem li betonski vijak nakon montaže malo odviti i prilagoditi element?

Većina certificiranih vijaka s ETA odobrenjem dopušta privremeno popuštanje do nekoliko milimetara u svrhu niveliranja elementa. Unatoč tomu, pretjerano i višekratno odvijanje te privijanje na istom mjestu smanjuje nosivost, stoga budite oprezni i slijedite upute proizvođača.
